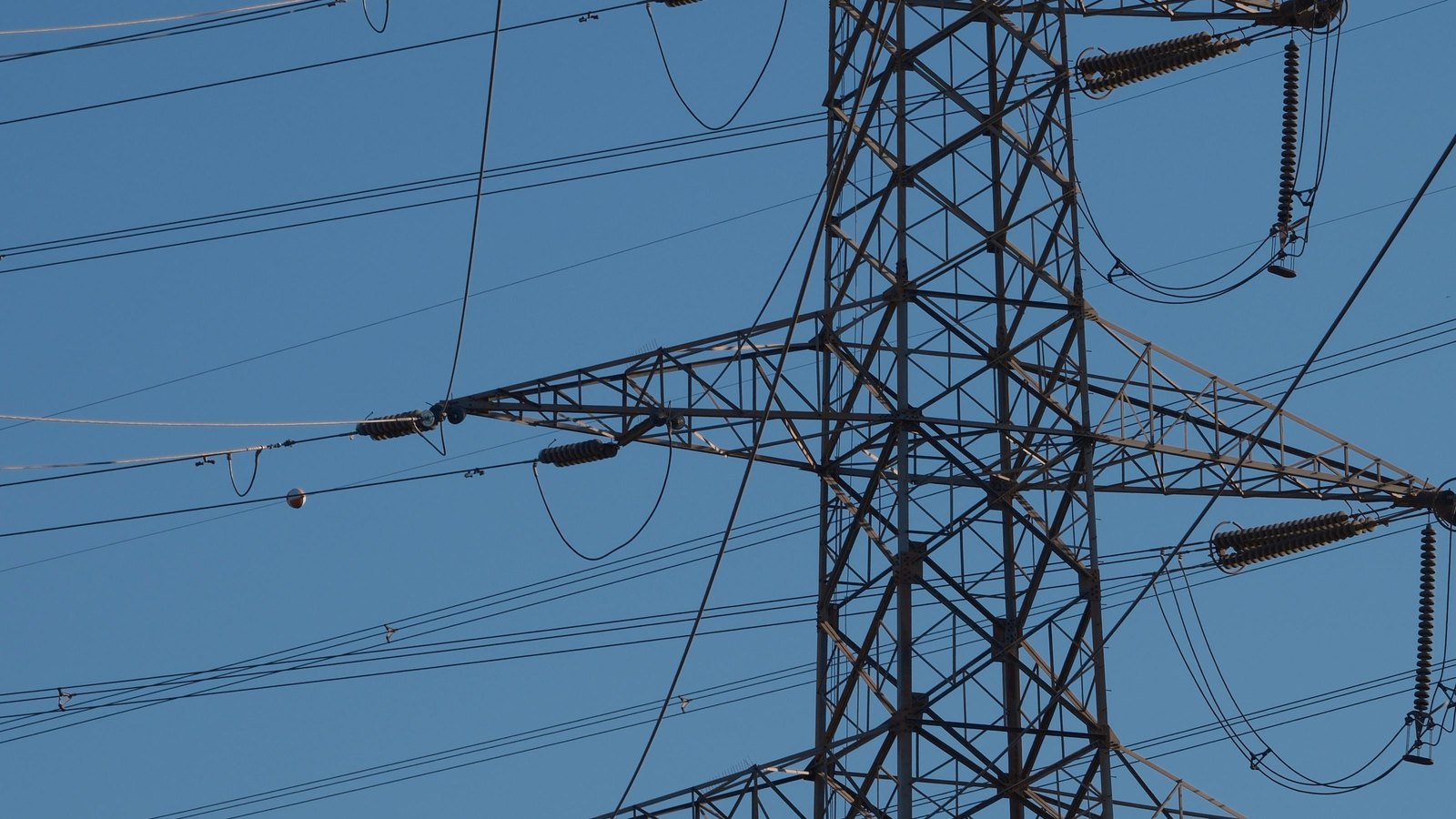

La inspección de torres y líneas eléctricas con dron documenta apoyos, crucetas, aisladores, grapas y conductores a corta distancia sin descargo de la línea, sin trepa y sin helicóptero. Es de las aplicaciones donde la diferencia frente al método tradicional es más grande, porque el método tradicional es caro, lento y peligroso.
El problema del mantenimiento clásico
Revisar una línea aérea ha exigido siempre elegir entre tres opciones incómodas:
- Inspección a pie, con prismáticos desde el suelo. Barata y muy limitada: desde abajo no se ve el estado real de la cadena de aisladores ni la parte alta de la cruceta.
- Trepa al apoyo, con la línea descargada o con el personal trabajando en tensión. Da información excelente y expone a un operario cada vez.
- Helicóptero, que resuelve líneas largas con rapidez pero tiene un coste por hora que solo se justifica en campañas grandes.
El dron se coloca justo donde faltaba una opción: detalle de corta distancia, sin exposición y con coste razonable para tramos medios.
Qué se detecta en un vuelo
En el apoyo: corrosión en perfiles y nudos, tornillería suelta o ausente, deformaciones, estado de la cimentación y del terreno alrededor, señalización y placas de peligro.
En la cadena de aisladores: rotura y desconchado de platos, contaminación superficial, desalineaciones, estado de los herrajes y de las grapas de amarre.
En el conductor: hilos rotos, empalmes, desgaste en el punto de grapa, elementos extraños enganchados, estado de balizas y salvapájaros.
En el entorno: crecimiento de vegetación bajo la línea y distancia real a la calle de seguridad, que es una de las causas más frecuentes de incidencia y de riesgo de incendio. Un vuelo a lo largo del trazado documenta la servidumbre completa mejor que una inspección a pie.
Nidos y avifauna: presencia de nidos en apoyos, que es a la vez un problema de explotación y una obligación ambiental.
Qué aporta la termografía
Con cámara térmica radiométrica y la línea en carga, el vuelo detecta puntos calientes: conexiones flojas, empalmes degradados, grapas con resistencia anómala. Son fallos que no se ven en el visible y que acaban en avería.
El criterio es el mismo que aplicamos en fotovoltaica, que explicamos en inspección de placas solares con dron y termografía: lo que importa no es la temperatura absoluta, sino el delta respecto a elementos equivalentes de la misma instalación en las mismas condiciones. Por eso la campaña se planifica con carga suficiente y sin nubes de paso, que falsean la comparación.
Cómo se organiza una campaña
Definición del tramo. Número de apoyos, longitud, accesos y puntos desde los que se puede operar manteniendo el vuelo a la vista.
Comprobación del espacio aéreo a lo largo de todo el trazado. En infraestructura lineal es habitual atravesar varias zonas con condiciones distintas en pocos kilómetros, lo desarrollamos en permisos para volar un dron en obra.
Coordinación con el titular de la línea y con el centro de control. Aunque no haga falta descargo, el operador de la instalación debe saber que hay un vuelo en su traza y en qué franja.
Plan de vuelo por apoyo. Cada apoyo se documenta con un conjunto de tomas repetible: los cuatro alzados, la cruceta desde arriba, cada cadena de aisladores y el punto de grapa. Repetible es la palabra clave: si la próxima campaña usa el mismo patrón, las imágenes son comparables.
Distancias de seguridad. Se trabaja respetando la distancia mínima al conductor en tensión, que depende del nivel de tensión de la línea. Esto no es negociable ni se improvisa en campo.
Qué recibes
- Ficha por apoyo, numerada según la del titular, con las tomas ordenadas siempre en el mismo orden.
- Listado de incidencias clasificadas por gravedad, con la localización exacta: apoyo, elemento y posición.
- Reportaje térmico con las anomalías señaladas y su delta de temperatura, si la campaña incluye termografía.
- Documentación de la servidumbre: vegetación, accesos y ocupaciones bajo la línea.
- Archivos en formato abierto e imágenes geoetiquetadas, para integrarlos en el sistema de gestión de activos.
Ese último punto decide si la campaña sirve para una vez o para siempre. Con imágenes geoetiquetadas y una estructura de ficheros estable, la inspección del año que viene se compara con esta de forma automática.
Dónde compensa más
- Líneas de media tensión en entorno rural, donde la inspección a pie es lenta por los accesos y el helicóptero no se justifica.
- Tramos con incidencias repetidas, para encontrar la causa en lugar de reparar el síntoma.
- Después de un temporal, para saber rápido dónde hay daño antes de mandar equipos.
- Antes de una actuación de mantenimiento, para dimensionar el alcance y pedir el material correcto antes de subir.
- Instalaciones de autoconsumo y evacuación en industria, parques solares y eólicos, donde la línea de evacuación suele estar menos vigilada que la generación.
Los límites, dichos claro
Un dron documenta; no mide resistencias de contacto, no hace ensayos eléctricos ni sustituye a la inspección reglamentaria ni al criterio del técnico responsable de la instalación. Lo que hace es que ese técnico decida con información completa y que la trepa se reserve para donde de verdad hace falta.
Tampoco todas las operaciones son iguales: volar cerca de conductores en tensión exige experiencia específica y un análisis de riesgos serio, y hay tramos donde sencillamente no es la herramienta adecuada.
Trabajamos con industriales, mantenedores y propietarios de instalaciones en Cantabria, Asturias, País Vasco, Burgos y Palencia. Puedes ver el alcance en servicios técnicos y de inspección con dron, el planteamiento general en drones en obra civil e infraestructuras o contarnos qué línea necesitas revisar para una propuesta con alcance, entregables y plazo.
Preguntas frecuentes
¿Hay que descargar la línea para inspeccionarla con dron?
No en la inspección visual y térmica, que se hace con la línea en servicio respetando las distancias de seguridad al conductor. De hecho la termografía necesita que la línea esté en carga para detectar puntos calientes.
¿Qué detecta la cámara térmica en una línea eléctrica?
Conexiones flojas, empalmes degradados y grapas con resistencia anómala, que se manifiestan como puntos calientes antes de fallar. El criterio de valoración es la diferencia de temperatura frente a elementos equivalentes de la misma instalación, no un valor absoluto.
¿Se puede inspeccionar la vegetación bajo la línea?
Sí, y es uno de los usos más rentables. Un vuelo a lo largo del trazado documenta la calle de seguridad completa y permite priorizar la poda donde la distancia al conductor se está reduciendo, en lugar de recorrer toda la línea a pie.
¿Sustituye esta inspección a la reglamentaria?
No. Es una herramienta de reconocimiento y documentación que aporta información visual y térmica de calidad; la inspección reglamentaria y el criterio del técnico responsable siguen siendo necesarios, y el vuelo lo que hace es dirigirlos mejor.
