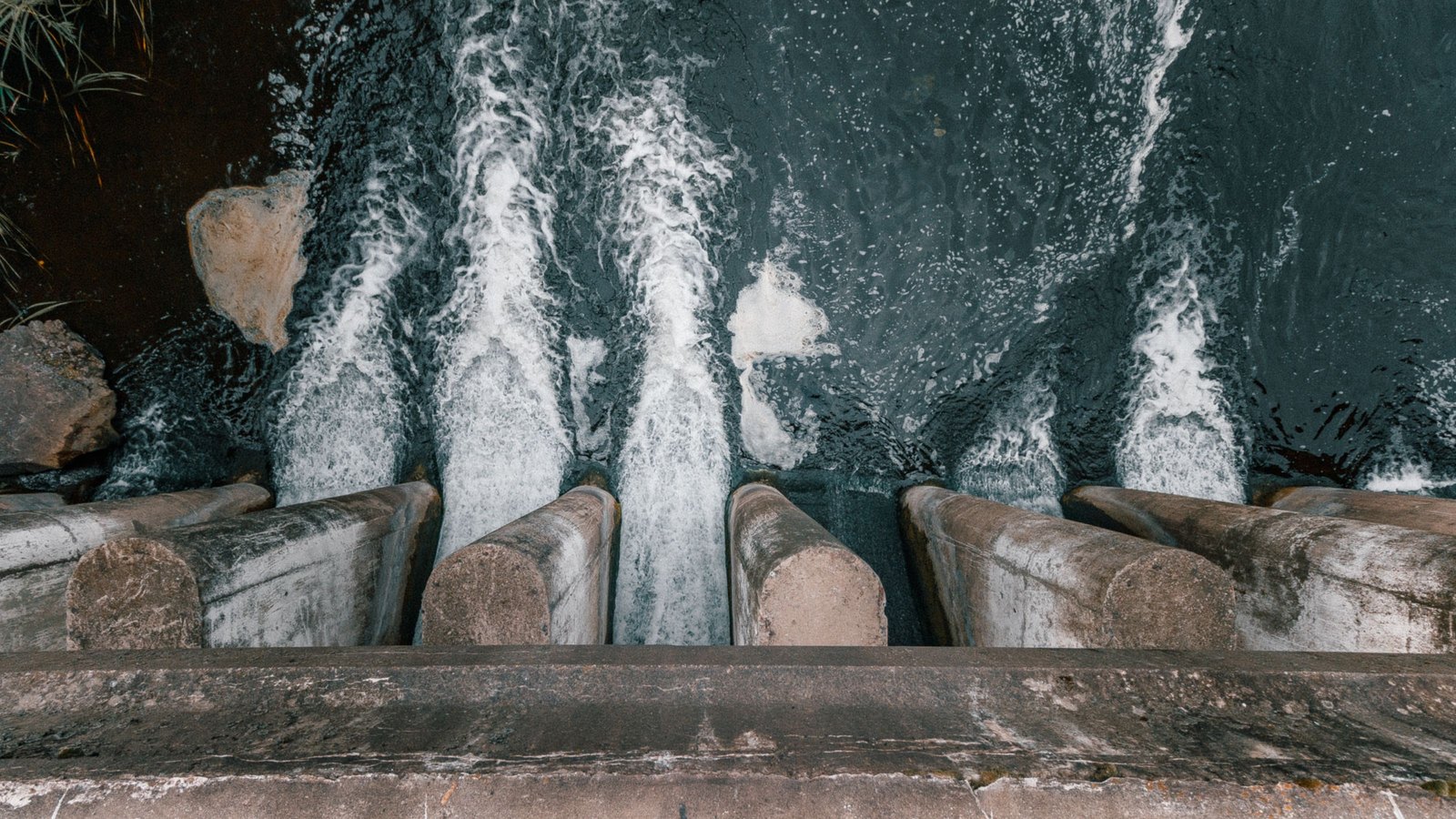

La obra hidráulica reúne casi todos los motivos por los que un dron resulta útil: estructuras grandes, paramentos inaccesibles, entornos peligrosos, trazados kilométricos y un mantenimiento que suele ir por detrás de lo deseable. Un dron para inspección de obra hidráulica documenta en una jornada lo que por medios convencionales exige embarcación, descuelgue o vaciado.
Qué activos se revisan
Presas y azudes. Paramento aguas arriba y aguas abajo, coronación, aliviadero, cuenco amortiguador, galerías de acceso desde el exterior, juntas y drenajes. El paramento de aguas abajo de una presa es de los elementos más difíciles de documentar por medios clásicos y de los que mejor resuelve un vuelo.
Canales y acequias. Trazado completo con ortofoto, estado del revestimiento, fisuras, filtraciones, vegetación invasora, obras de paso, compuertas y sifones. En infraestructura lineal, un vuelo documenta kilómetros en el tiempo que el recorrido a pie consume en cientos de metros.
Depósitos de agua. Cubierta, paramentos exteriores, juntas y coronación. Es el activo donde más rápido se rentabiliza: revisar la cubierta de un depósito elevado exige medios de acceso caros que un vuelo sustituye por completo.
Estaciones depuradoras y potabilizadoras. Estado de decantadores, digestores, cubiertas, pasarelas y barandillas, y un plano general de la planta que casi nunca existe actualizado.
Encauzamientos y defensas de ribera. Escolleras, muros, motas y su estado tras una avenida. Es uno de los usos más demandados después de un episodio de lluvias.
Obras de paso y drenaje transversal en carretera y ferrocarril: embocaduras, aletas, socavación.
Lo que mejor documenta un vuelo
Socavación en la base de pilas y estribos. Cuando el nivel del agua lo permite, un vuelo bajo documenta el pie de la estructura, que es donde empiezan los fallos serios. Es el mismo planteamiento que en inspección de puentes y viaductos con dron.
Filtraciones y zonas húmedas en paramentos de hormigón, visibles por diferencia de tono y, con cámara térmica, por su comportamiento distinto durante el enfriamiento. La termografía aporta aquí bastante, con el mismo criterio de condiciones que explicamos en termografía con dron en edificación.
Vegetación invasora en canales, motas y taludes, que es a la vez un problema de capacidad hidráulica y un indicador de zonas con humedad permanente.
Estado del revestimiento: fisuración, pérdida de sellado en juntas, desconchados, armadura vista.
Acumulación de arrastres y sedimentos en cuencos, embocaduras y obras de paso, que condiciona la capacidad de desagüe en la siguiente avenida.
Volar sobre agua tiene sus propias reglas
Esto no es un tajo de obra, y hay condicionantes que conviene conocer:
- El agua confunde a los sensores de altura. Los sistemas basados en visión o ultrasonido se comportan de forma errática sobre lámina de agua, y sobre agua en movimiento aún peor. Hay que volar con esa limitación asumida.
- No hay aterrizaje de emergencia. Sobre un embalse, un fallo termina en el fondo. Eso obliga a planificar rutas que mantengan alternativas en tierra y a un margen de batería mucho mayor del habitual.
- El viento encajonado en un valle o en un desfiladero se comporta de forma distinta a lo que marca el parte general, y cambia a lo largo del día.
- El reflejo de la lámina de agua arruina la exposición si el vuelo se hace a la hora equivocada. Se planifica en función de la posición del sol.
- La fotogrametría no mide bajo el agua. El modelo deja un hueco en la lámina, y eso hay que tenerlo en cuenta al encargar un levantamiento.
Permisos: aquí hay una capa más
Además de la comprobación de espacio aéreo habitual, en obra hidráulica se acumulan condicionantes:
- Titularidad de la infraestructura: la confederación hidrográfica, la comunidad de regantes, la administración o la concesionaria.
- Espacios naturales protegidos, muy frecuentes en entornos fluviales y de embalse, con restricciones propias por nidificación en determinadas épocas del año.
- Instalaciones consideradas sensibles, donde el vuelo requiere autorización específica del gestor.
El detalle del procedimiento general está en permisos para volar un dron en obra. Lo relevante aquí: en hidráulica hay que preguntar siempre al titular, y hay que hacerlo con semanas de margen.
Qué recibes
- Reportaje ordenado por elementos: paramentos, coronación, aliviadero, juntas, obras de paso.
- Ortofoto y modelo 3D de la estructura o del tramo, que permite medir y situar cada hallazgo en su posición exacta.
- Reportaje térmico, si el alcance incluye localización de filtraciones.
- Informe de hallazgos con clasificación por gravedad y recomendación de qué requiere inspección presencial.
- Archivos en formato abierto para integrar en el sistema de gestión del activo y comparar con campañas posteriores.
Cuándo compensa más
Después de una avenida, para saber rápido dónde hay daño en defensas, encauzamientos y obras de paso antes de mandar equipos.
Antes de licitar una actuación de conservación, para dimensionar el alcance con información real en lugar de con estimaciones.
Como campaña periódica en activos con inspección reglada, aportando la documentación visual completa que dirige la inspección presencial.
En activos sin documentación actualizada, que son mayoría. Muchas infraestructuras hidráulicas tienen planos de proyecto de hace décadas y ninguna imagen reciente del estado real.
Y una nota que conviene repetir: el vuelo documenta y dirige, no sustituye a la inspección reglamentaria ni al criterio del técnico competente, que en obra hidráulica es especialmente sensible por las consecuencias de un fallo.
Trabajamos con administraciones, ingenierías, comunidades de regantes y empresas de servicios en Cantabria, Asturias, País Vasco, Burgos y Palencia. Puedes ver el alcance en servicios técnicos y de inspección con dron, el conjunto de aplicaciones en drones en obra civil e infraestructuras o contarnos qué activo necesitas revisar para una propuesta con alcance, entregables y plazo.
Preguntas frecuentes
¿Se puede volar un dron sobre un embalse?
Sí, comprobando el espacio aéreo y con la autorización del titular de la infraestructura, que suele ser la confederación hidrográfica o la concesionaria. Hay que planificar el vuelo con margen de batería amplio y rutas con alternativa en tierra, porque sobre lámina de agua no hay aterrizaje de emergencia.
¿Detecta un dron filtraciones en una presa o en un canal?
Localiza las zonas húmedas y las manchas de filtración visibles en el paramento, y con cámara térmica también las que aún no son evidentes a simple vista. La valoración del origen y de la gravedad corresponde al técnico responsable del activo.
¿Puede medir el dron bajo el agua?
No. La fotogrametría solo documenta lo que está por encima de la lámina, así que el modelo deja un hueco en la zona sumergida. Para el fondo hacen falta medios batimétricos, que son una técnica distinta.
¿Cuánto se tarda en documentar un canal de varios kilómetros?
Depende del detalle requerido y de los accesos, pero un tramo de varios kilómetros se cubre en una o dos jornadas de campo, frente a las semanas que exige el recorrido a pie con el mismo nivel de documentación.
